Mini Frigo

Mini Frigo DIY

Création d'un mini frigo

Durée : 1 week-end Difficulté : Facile Budget : ~30 €

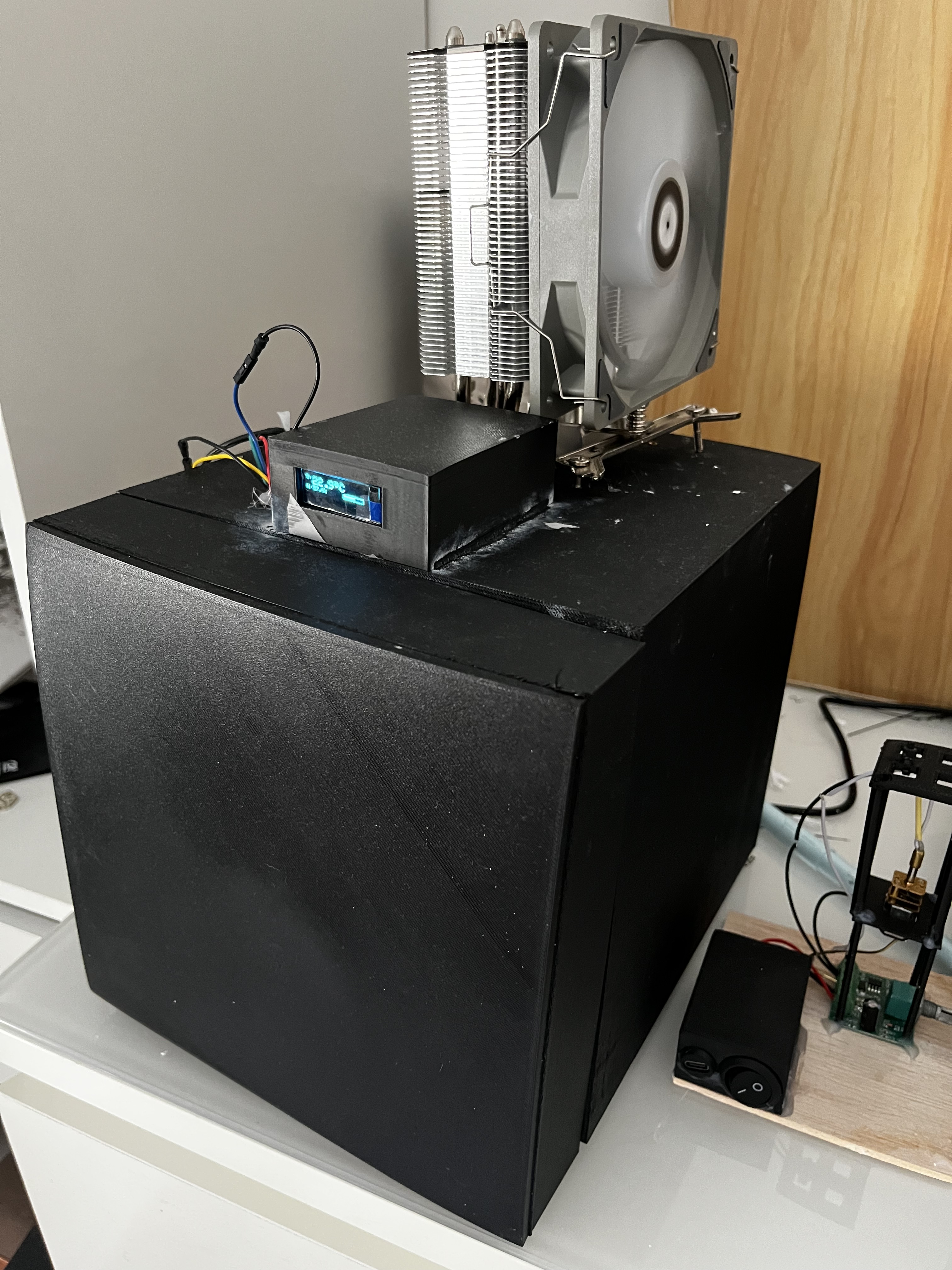

Vue finale du projet

Description

L'idée etait de me faire un mini frigo pour ma chambre car sur internet les pris monte tres vite vers les 300€, et c'était pour moi une façon de me lancer un defi et un nouveau bricolage a ma liste.

Matériaux & outils

Polystyrène extrudé XPS
1/2 bobine de PLA
Module Peltier
Wagos
DHT 11
Ecran LCD Grove
Alimentation 12V 8A
Imprimante 3D
Fusion 360

Étapes de réalisation

1

Conception

Création de la base du mini frigo sur Fusion360
2

Isolation

J'ai recuperé du Polystyrène extrudé XPS qui été dans le garage. Decoupage du XPS et au bonne dimenssion.
3

Assemblage et Cablage

Assemblage du module peltier et des 2 ventirad. Cablage de l'amientation 12V 8A,module peltier, abaisseur de tension, wemos D1 mini via wago.

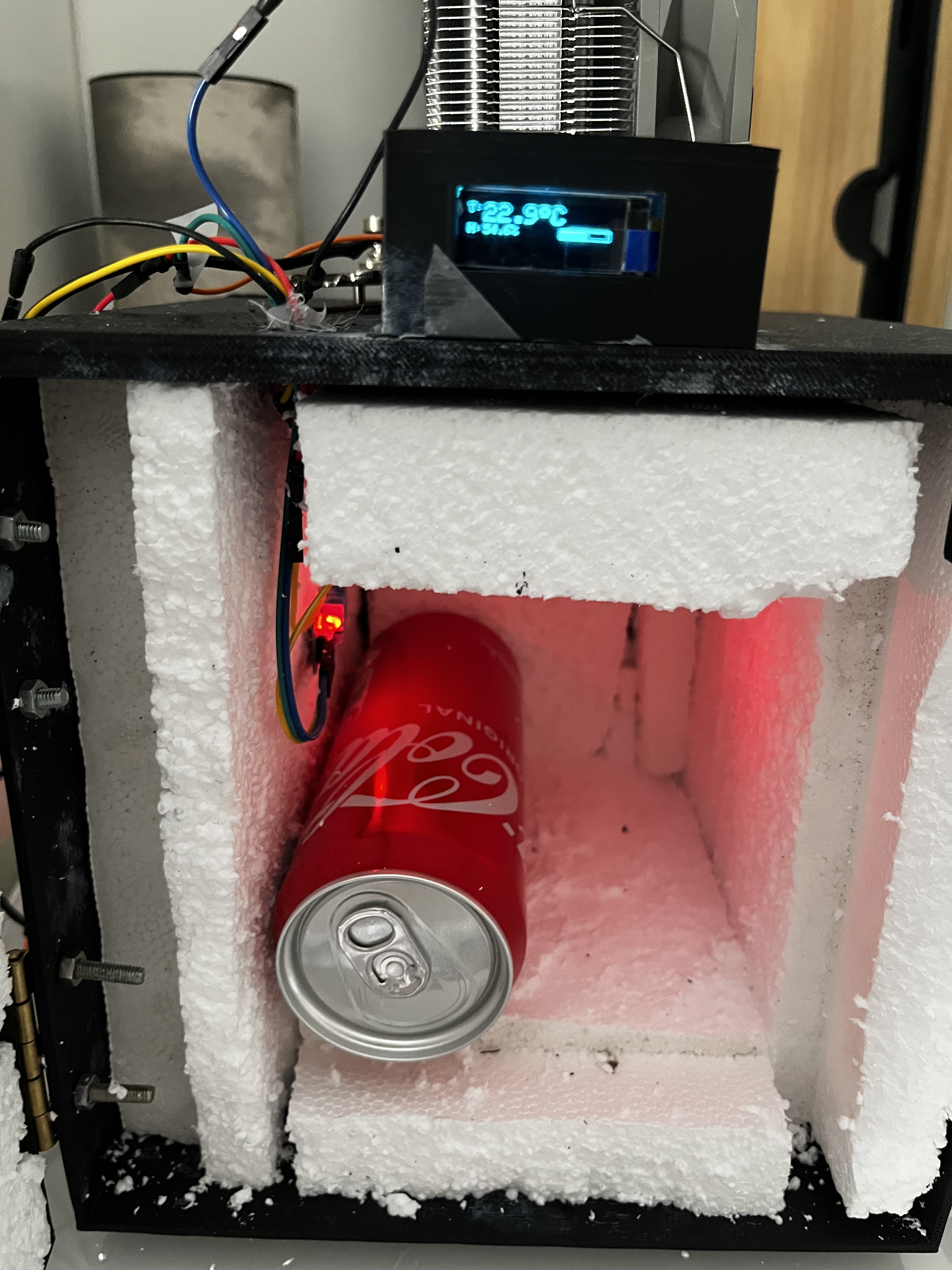

En cours de réalisation

Conseil Essayer de prendre plus de marge pour l'isolation si vous le pouvez, et rajouter de la mousse isolante expansive pour évité les pont thermique.

Résultat

Pas mal de point a amélioré j'ai trop encompte le théorique et malheuresement mon imprimante 3 fait que du 22*22*22cm. Donc les dimenssion du frigo sont assez petit pour accueillir assez disolant. Rajouter un join d'isolation au niveau de la porte, rajouter un poigné. Pour finir, les stats du frigo il fait du -10 comparer a la temperature de la piece.
